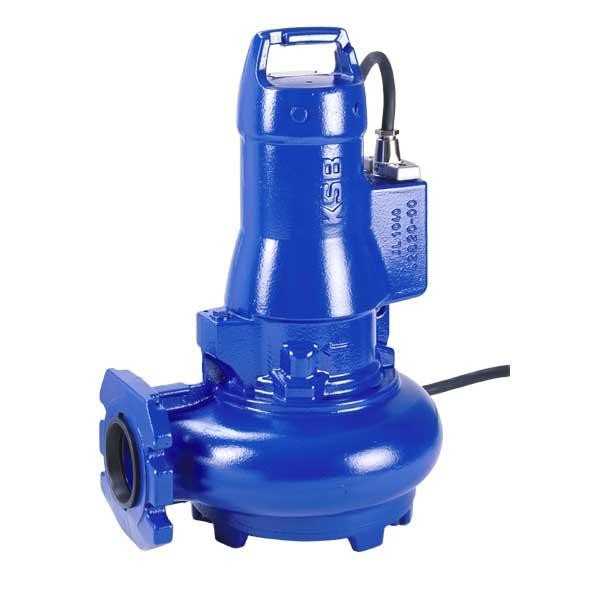

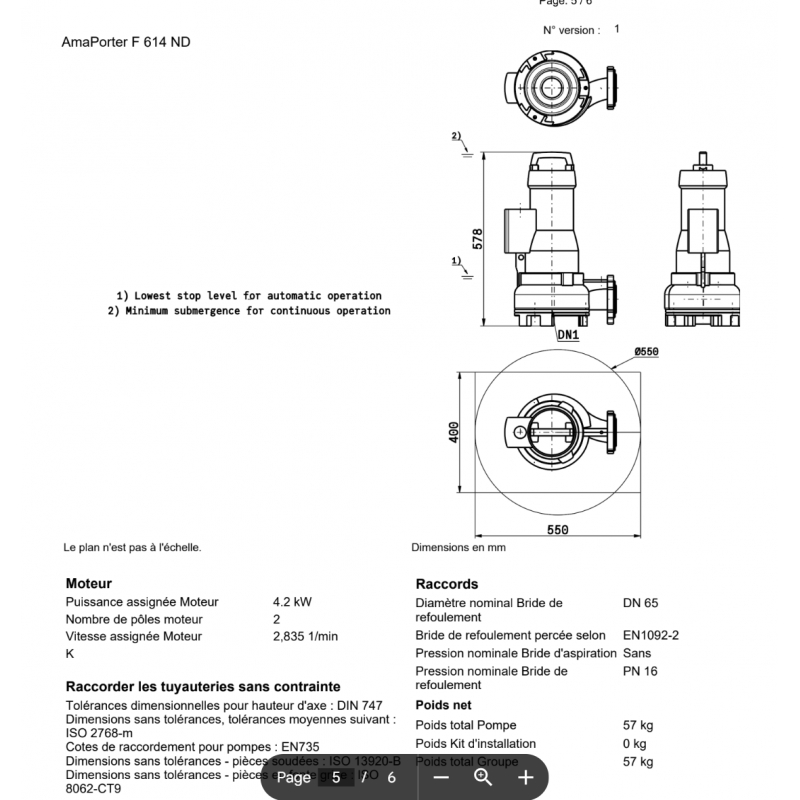

AmaPorter F 614 ND

LE + PRODUIT

AmaPorter F 614 ND

N° version : 1

Point de fonctionnement 1 Point de fonctionnement
dimensionnant

Conditions de service (consultation)
Fluide Eau
Variante de fluide Eau pure
Température du fluide spécif 20 °C
Densité fluide pompé 998 kg/m3
Viscosité cinématique du
fluide

1 mm2/s

Tension de vapeur
déterminée

0.02337 bar.a

Température ambiante
minimale autorisée

0 °C
Température ambiante
maximale autorisée

40 °C

Altitude d’installation au
dessus du niveau de la mer
1,000 m

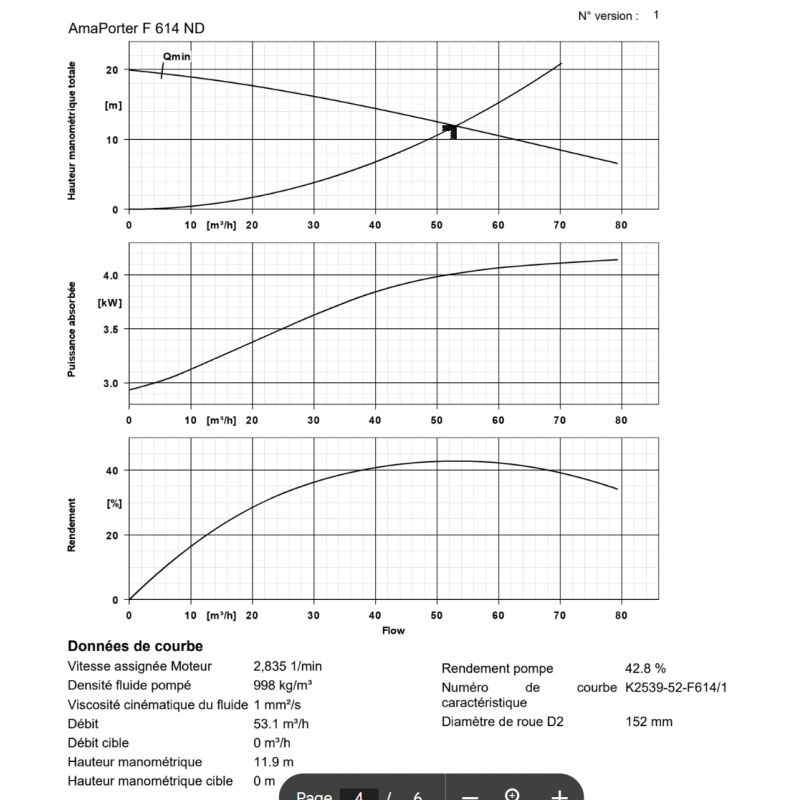

Conditions de service
Débit 53.05 m3/h
Hauteur manométrique 11.92 m
Hauteur manométrique à
débit nul

19.92 m
Rendement pompe 42.83 %

Puissance absorbée max. au
point de fonctionnement

4.013 kW

Puissance absorbée
maximale / Courbe

4.142 kW
Vitesse de rotation pompe 2,900 1/min
Pression de sortie max. 1.95 bar.r

Version de pompe
Étendue de la fourniture de
la pompe livrée par KSB

Pompe

Version de système de
pompage

Poste simple
Profondeur d'installation 4.5 m
Diamètre de roue D2 152 mm
Type de roue Roue vortex
Passage libre 65 mm

Tension d'alimentation 400 V
Fréquence réseau 50 Hz

Raccords principaux pompe
Pression nominale Bride
d'aspiration

Sans Diamètre nominal Bride de

refoulement

DN 65
Pression nominale Bride de
refoulement

PN 16
Bride de refoulement percée
selon

EN1092-2

AmaPorter F 614 ND

N° version : 1

Garniture d'étanchéité d'arbre
Type de garniture
d’étanchéité d’arbre

Garniture mécanique double
avec liquide tampon non
pressurisé (tandem) - T

Matériau Garniture
d'étanchéité d'arbre Côté
produit

Q1Q1PGG

Matériaux
Concept d’exécution G
Matériau Volute EN-GJL-250/A48 CL 35B
Matériau arbre 1.4021+QT800
Matériau Roue EN-GJL-250/A48 CL 35B
Matériau Pièce d'entrée côté
aspiration

EN-GJL-250/A48 CL 35B

Matériau carcasse moteur EN-GJL-250/A48 CL 35B
Matériau Visserie Corps
hydraulique

A2-70
Matériau Élingues Pompe/
Mélangeur/Propulseur

SANS

Matériau Coude Sortie EN-GJL-250/A48 CL 35B
Matériau Câble de guidage 1.4401/A276 TP 316
Matériau Pièce d’installation
Pompe

1.4301

Entraînement
Concept d'entraînement Actionneur électrique
Version de moteur U
Classe de rendement Sans
Protection Moteur IP68
Classe thermique 155 (F) suivant IEC 60085
Capteur de température
moteur

Contacteur à bilame

Fonctionnement avec
variateur de fréquence
autorisé

Non

Longueur Câble
d'alimentation

10 m
Nombre Câbles d'alimentation 1
Type de câble Câble
d'alimentation

H07RN-F
Étanchéité Passage de câble
Moteur submersible

Étanche à l’eau d’infiltration

Vitesse assignée Moteur 2,835 1/min
Nombre de pôles moteur 2
Puissance assignée Moteur 4.2 kW
Type de courant moteur Courant triphasé
Fréquence assignée Moteur 50Hz
Courant assigné Moteur 9 A
Rapport courant de
démarrage sur courant
assigné Ia/In

5.7

cos phi / Facteur de
puissance à la charge de 4/4
0.87
Rendement moteur à 4/4 de
charge

77.8 %
Directive de protection contre
les explosions Entraînement
Sans
Contrôle d’humidité Moteur
submersible

Sans
P1 à 4/4 de charge 5.4 kW

AmaPorter F 614 ND

N° version : 1

Garniture d'étanchéité d'arbre
Type de garniture
d’étanchéité d’arbre

Garniture mécanique double
avec liquide tampon non
pressurisé (tandem) - T

Matériau Garniture
d'étanchéité d'arbre Côté
produit

Q1Q1PGG

Matériaux
Concept d’exécution G
Matériau Volute EN-GJL-250/A48 CL 35B
Matériau arbre 1.4021+QT800
Matériau Roue EN-GJL-250/A48 CL 35B
Matériau Pièce d'entrée côté
aspiration

EN-GJL-250/A48 CL 35B

Matériau carcasse moteur EN-GJL-250/A48 CL 35B
Matériau Visserie Corps
hydraulique

A2-70
Matériau Élingues Pompe/
Mélangeur/Propulseur

SANS

Matériau Coude Sortie EN-GJL-250/A48 CL 35B
Matériau Câble de guidage 1.4401/A276 TP 316
Matériau Pièce d’installation
Pompe

1.4301

Entraînement
Concept d'entraînement Actionneur électrique
Version de moteur U
Classe de rendement Sans
Protection Moteur IP68
Classe thermique 155 (F) suivant IEC 60085
Capteur de température
moteur

Contacteur à bilame

Fonctionnement avec
variateur de fréquence
autorisé

Non

Longueur Câble
d'alimentation

10 m
Nombre Câbles d'alimentation 1
Type de câble Câble
d'alimentation

H07RN-F
Étanchéité Passage de câble
Moteur submersible

Étanche à l’eau d’infiltration

Vitesse assignée Moteur 2,835 1/min
Nombre de pôles moteur 2
Puissance assignée Moteur 4.2 kW
Type de courant moteur Courant triphasé
Fréquence assignée Moteur 50Hz
Courant assigné Moteur 9 A
Rapport courant de
démarrage sur courant
assigné Ia/In

5.7

cos phi / Facteur de
puissance à la charge de 4/4
0.87
Rendement moteur à 4/4 de
charge

77.8 %
Directive de protection contre
les explosions Entraînement
Sans
Contrôle d’humidité Moteur
submersible

Sans
P1 à 4/4 de charge 5.4 kW
